GstarCAD Point Cloud 2026 – Fitur Utama & Perbedaannya

Untuk Anda yang bekerja dengan point cloud atau ingin mengubah hasil pemindaian laser (laser scanning) dan drone menjadi gambar CAD, kini hadir GstarCAD Point Cloud 2026. Versi terbaru ini sudah terintegrasi dengan plugin Undet Point Cloud, sehingga proses kerja dari data point cloud ke CAD menjadi jauh lebih cepat dan efisien.

Dengan solusi ini, Anda bisa mengimpor, mengelola, melihat, dan mengedit point cloud langsung di dalam GstarCAD. Semua data dari berbagai jenis pemindai laser maupun drone bisa diproses melalui Undet Indexer, lalu dibuka dan dikelola di GstarCAD tanpa hambatan.

Format yang didukung pun sangat banyak, mulai dari E57, FLS, RCP/RCS, PTX, LAS, LAZ, PTS, PLY, hingga format ASCII/TXT kustom. Dengan dukungan format yang luas, pengguna tidak perlu khawatir soal kompatibilitas data.

Selain itu, GstarCAD Point Cloud 2026 dilengkapi kemampuan visualisasi interaktif yang memungkinkan Anda melihat data dalam bentuk panorama melalui Undet Browser, sehingga proses analisis dan pembuatan gambar menjadi jauh lebih cepat.

Mari kita lihat fitur-fiturnya secara lebih sederhana.

1. Undet Point Cloud – Pengolahan Point Cloud Lebih Mudah

Bagian “Undet Point Cloud” menyediakan berbagai alat untuk memproses, menampilkan, dan mengatur data point cloud langsung di CAD.

a. Visualisasi dan Tampilan

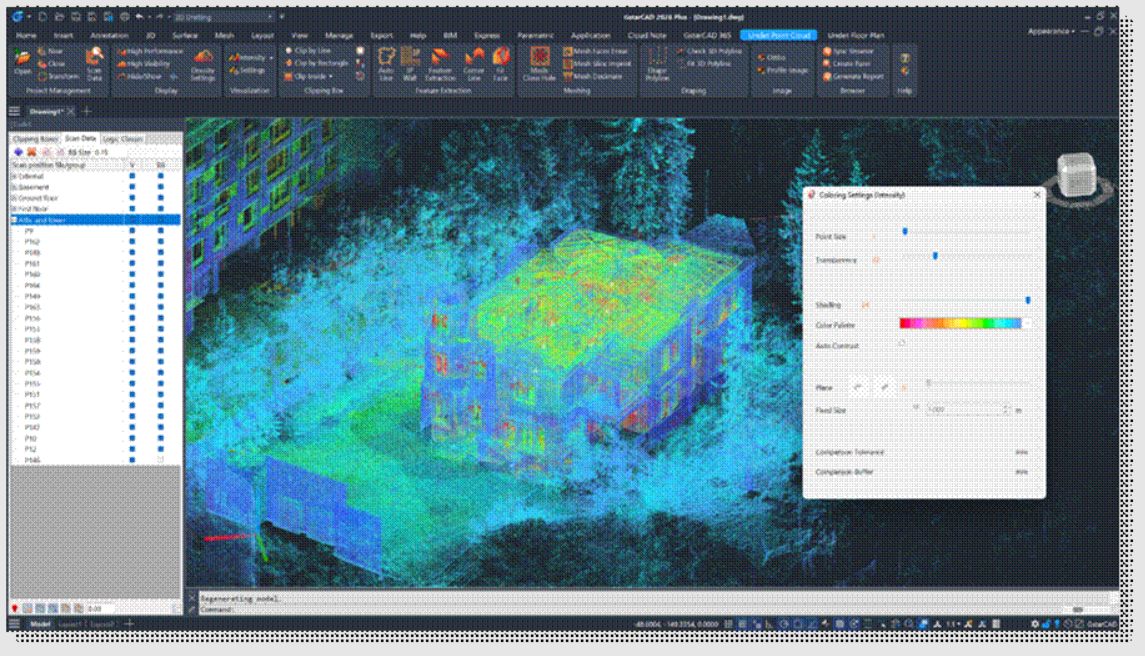

Anda dapat memilih berbagai mode tampilan untuk membantu memahami bentuk dan geometri objek.

Fitur ini memungkinkan Anda menyesuaikan kepadatan titik agar performa tetap lancar meski bekerja dengan dataset besar. Ini penting untuk komputer dengan spesifikasi standar.

b. Clipping Box

Clipping Box membantu fokus pada bagian tertentu dari point cloud.
Anda bisa membuat potongan (clipping) berbentuk garis atau persegi untuk melihat bagian dalam, memeriksa detail, atau membersihkan area yang tidak dibutuhkan.

c. Feature Extraction & Meshing

  • Feature Extraction: Mendeteksi garis dinding dan permukaan secara otomatis dari point cloud. Sangat membantu saat membuat gambar denah atau gambar arsitektur.

  • Meshing: Membuat dan mengedit mesh dari point cloud, ideal untuk permukaan tanah atau detail struktur.

d. Draping Tools

Alat ini memungkinkan Anda “menempelkan” garis atau objek ke permukaan point cloud, sehingga hasil gambar benar-benar mengikuti kontur nyata di lapangan.

e. Image Generation

Anda bisa mengubah point cloud menjadi gambar ortho atau profile view resolusi tinggi. Cocok untuk dokumentasi, presentasi, atau dasar pembuatan gambar kerja.

f. Undet Browser

Undet Browser menampilkan gambar panorama yang tersinkron otomatis dengan tampilan di GstarCAD.
Artinya, Anda bisa melihat tampilan “asli” di lapangan sambil menggambar di CAD—sangat ideal untuk pengecekan kualitas dan detail.

2. Undet Floor Plan – Membuat Denah Lebih Cepat

Bagian ini dirancang khusus untuk membantu pengguna membuat denah lantai dari point cloud dengan lebih efisien.

a. Section View

Anda dapat membuat section secara otomatis dari point cloud.
Tersedia alat untuk menambahkan:

  • Garis otomatis

  • Bukaan (openings)

  • Dinding

  • Pintu

  • Jendela

Semua dibuat berdasarkan data real dari pemindaian.

b. Floor View

Fitur ini memudahkan Anda menggambar dan memberi anotasi pada denah lantai.
Ada tools untuk:

  • Memilih layer dengan cepat

  • Menandai level lantai

  • Menambahkan block secara instan

c. Ceiling View

Untuk rencana plafon, Anda dapat:

  • Mengatur level ceiling

  • Memilih layer

  • Menambahkan detail struktur ceiling

Cocok untuk pekerjaan interior maupun MEP.

d. Axis dan View Control

Anda bisa mengatur UCS untuk alignment yang presisi dan menggunakan berbagai shortcut tampilan, multiple viewport, visual style, serta Point Cloud Orbit untuk navigasi 3D yang halus.

e. Draw & Modify

Semua alat gambar standar di GstarCAD tetap tersedia, sehingga Anda bisa menggambar dengan cara yang sudah familiar.

f. Express Tools

Tambahan tools seperti:

  • Measure Geometry

  • Get Distance

  • FitMarks

Sangat membantu saat mengukur dan memeriksa point cloud secara detail.

3. Fitur Baru di GstarCAD Point Cloud 2026

a. Point Cloud Scale Factor

Anda bisa mengatur skala unit point cloud (inci, mm, meter) agar sesuai dengan unit gambar CAD. Ini mencegah kesalahan ukuran.

b. Density Settings Buttons

Anda dapat menyesuaikan kepadatan data point cloud dengan cepat melalui tombol khusus. Cocok untuk menjaga performa saat bekerja dengan data besar.

c. Logic Classes

Fitur ini membantu mengelompokkan bagian point cloud menjadi kategori tertentu.
Anda bisa:

  • Membuat kelas

  • Menggabungkan

  • Mengatur visibilitas

  • Mengorganisasi data

Ini sangat membantu untuk proyek besar seperti bangunan kompleks.

d. 3P Wall

Anda bisa membuat dinding dengan memilih tiga titik: dua titik untuk panjang dan satu titik untuk lebar dinding.
Tersedia mode Single dan Chain.

Kesimpulan

GstarCAD Point Cloud 2026 dengan integrasi Undet Point Cloud adalah solusi lengkap untuk menghubungkan dunia point cloud dengan CAD. Dengan dukungan format yang sangat luas, fitur visualisasi canggih, alat ekstraksi otomatis, clipping, meshing, draping, serta kemampuan pembuatan denah dan section yang cepat, software ini sangat membantu arsitek, insinyur, surveyor, hingga drafter untuk bekerja lebih cepat dan akurat.

Bagi pemula sekalipun, fitur-fitur ini dirancang agar mudah dipelajari dan digunakan dalam workflow sehari-hari.
